朋控云模块AnySpirit 200DG

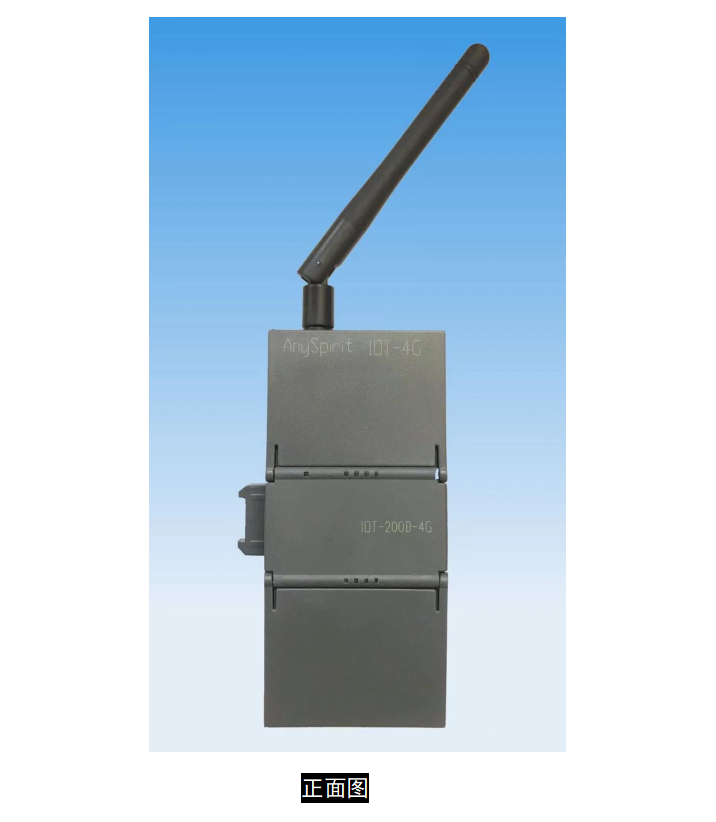

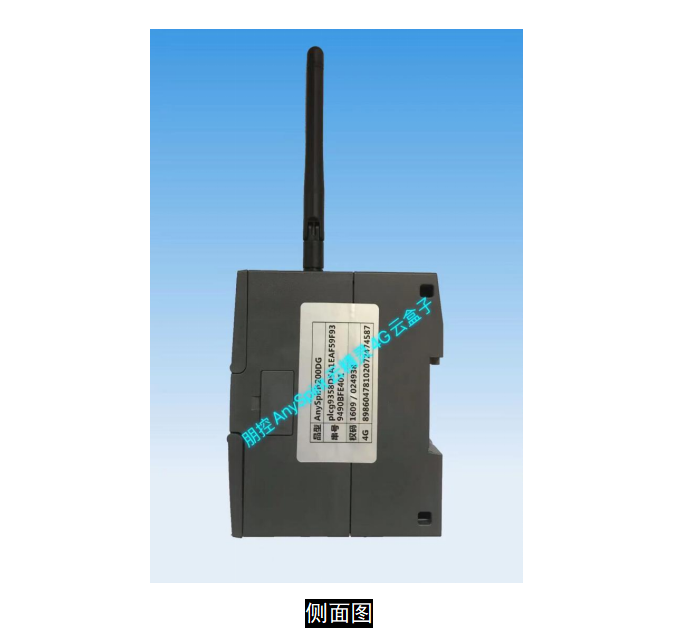

一、产品外观



二、产品规格

        平均功耗：3.6W(24V,150mA)；



        电源输入：DC 9V-24V宽压输入，建议DC 12V或者24V输入；



        接 口：



                1路RS-232接口 或者 1路RS-485接口（RS232或RS485二选一）；



                1个4G接口，内置 SIM卡曹，默认配一张4G卡



                防浪涌、防雷击、防反接、过流保护、宽电压；



        应用环境



                工作温度：﹣10℃-60℃



                存储温度：﹣20℃-70℃



                工作湿度：20%RH –95%RH,不可结露



        结 构：工业塑料结构



        安 装：导轨安装



        重 量: 0.2kg（含天线）



        外形尺寸: 45*100*80(宽x高x深)(mm)


三、接线图

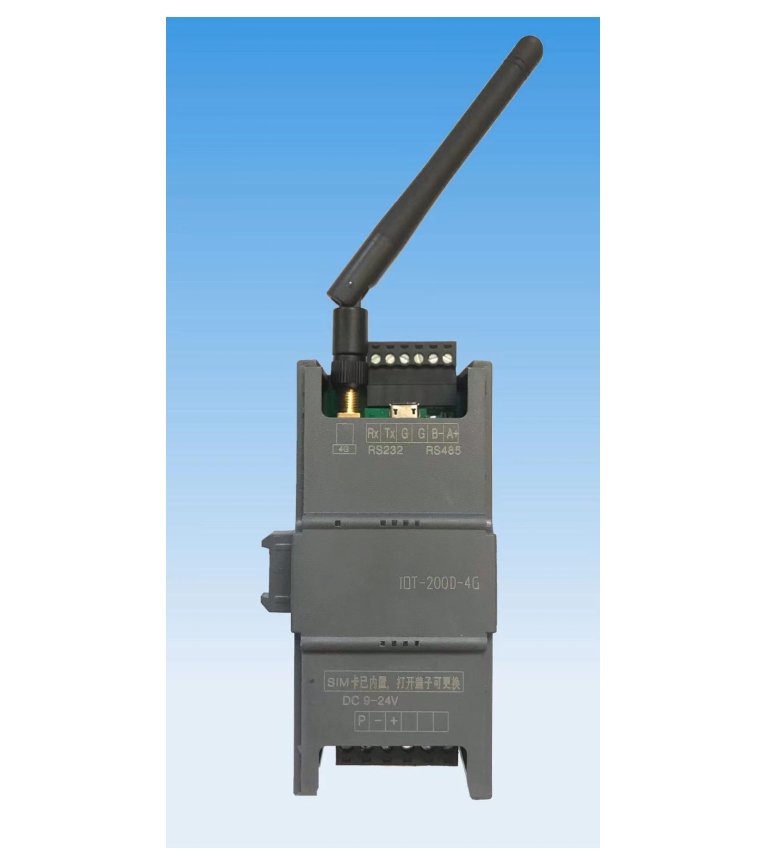

模块上排接口：

左边开始为4G天线座，接4G天线，可选吸盘天线，棒状天线，隐藏式天线，默认发货为吸盘天线。

Rx | Tx | G |对应RS232接口的接收，发送，信号地。

| G | B- | A+ | 对应RS485接口的信号地，485-，485+。

模块左下角为电源接口：

左边开始| P | - | + | 对应为大地，24V电源负，24V电源正，

左上角第一排为4G插口，将天线拧在此插口上，边上是4G电话卡卡槽，默认我们出厂标配配一张300MB流量的移动流量卡。


特别注意：

1）、云精灵(信号板、串口板、云模块)不要空转，即云精灵一定要接通PLC等外围串口设备。因为云精灵具备自复位机制，当检测到串口不通或4G不通时，会自动复位。
