朋控IOT-SB-CM01-4G信号板

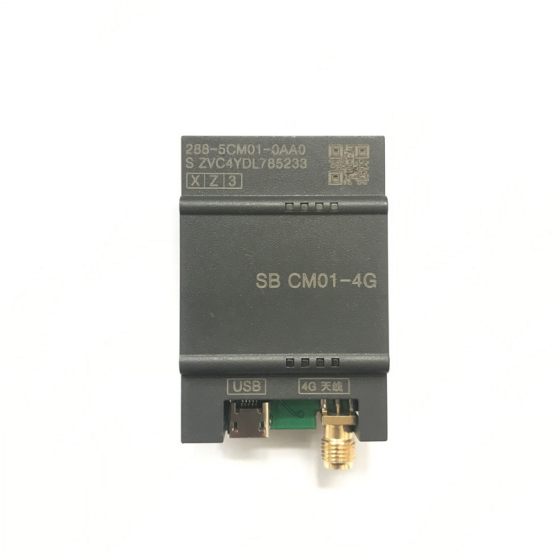

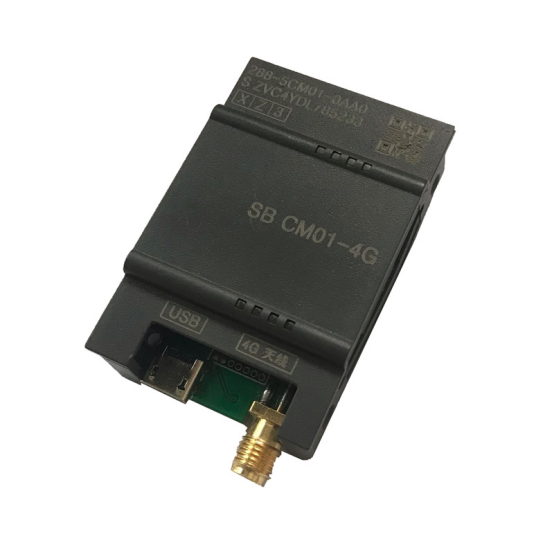

一、产品外观

二、产品规格

            平均功耗：2W

            接 口：

                            直接插入西门子SMART CPU 主机信号板插槽即可使用。

                            1个4G接口，内置 SIM卡曹，默认配一张4G卡

                            防浪涌、防雷击、防反接、过流保护、宽电压；

            应用环境

                            工作温度：﹣10℃-60℃

                            存储温度：﹣20℃-70℃

                            工作湿度：20%RH –95%RH,不可结露

            结 构：工业塑料结构

            重 量: 0.1kg（含天线）

            外形尺寸: 35x56x16(宽x高x深)(mm)

三、模块安装

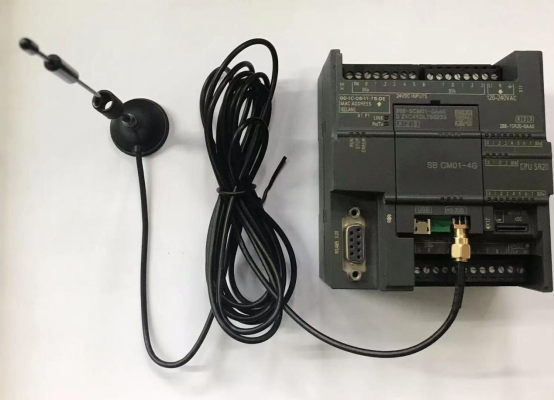

直接插入SMART CPU信号板插口即可。

将天线拧在4G插口上，4G卡槽在模块背面，取下可见，默认我们出厂标配一张300MB流量的移动流量卡。

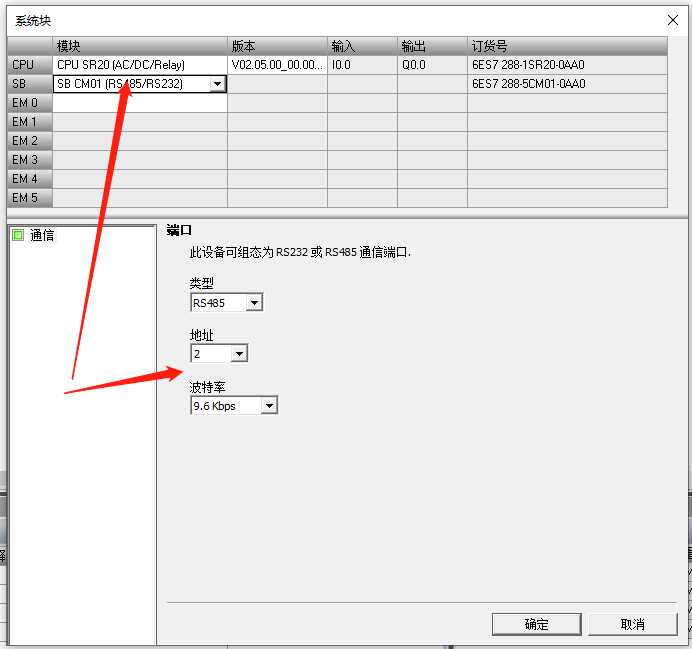

另外需要在Smart编程软件中使能信号板(这个硬件组态必须事先下载到PLC中)，如下

特别注意：

1）、

有些用户遇到这样一个问题，PLC中是空程序时没有任何问题，但当下载了自己的PLC程序后，信号板与PLC就不通了。原因就在于，信号板与PLC之间的通讯必须是PPI，请检查您的PLC程序是否把这个信号板通讯口给改了，尤其是当您的PLC程序用到了MODBUS库的时候。

2）、云精灵(信号板、串口板、云模块)不要空转，即云精灵一定要接通PLC等外围串口设备。因为云精灵具备自复位机制，当检测到串口不通或4G不通时，会自动复位。
