朋控IOT-200X云盒子

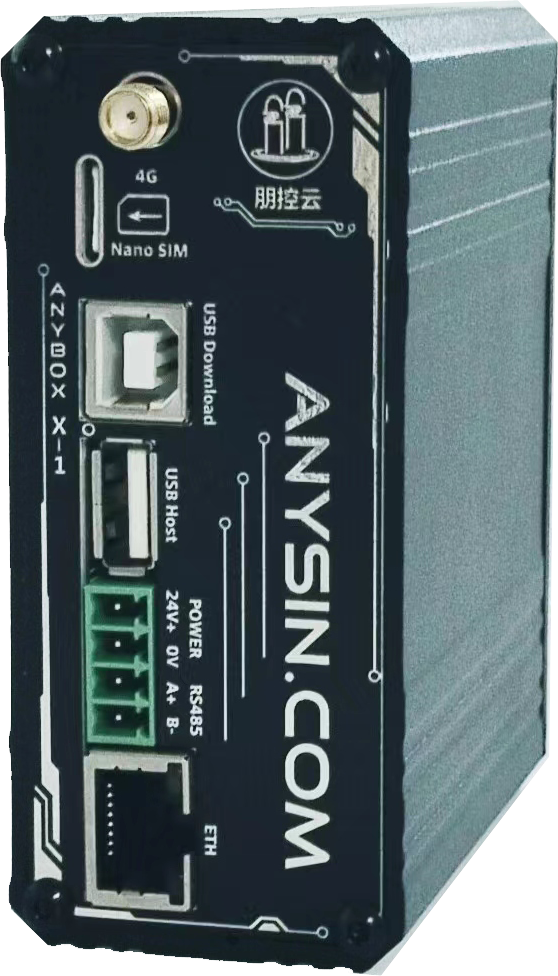

一、产品外观

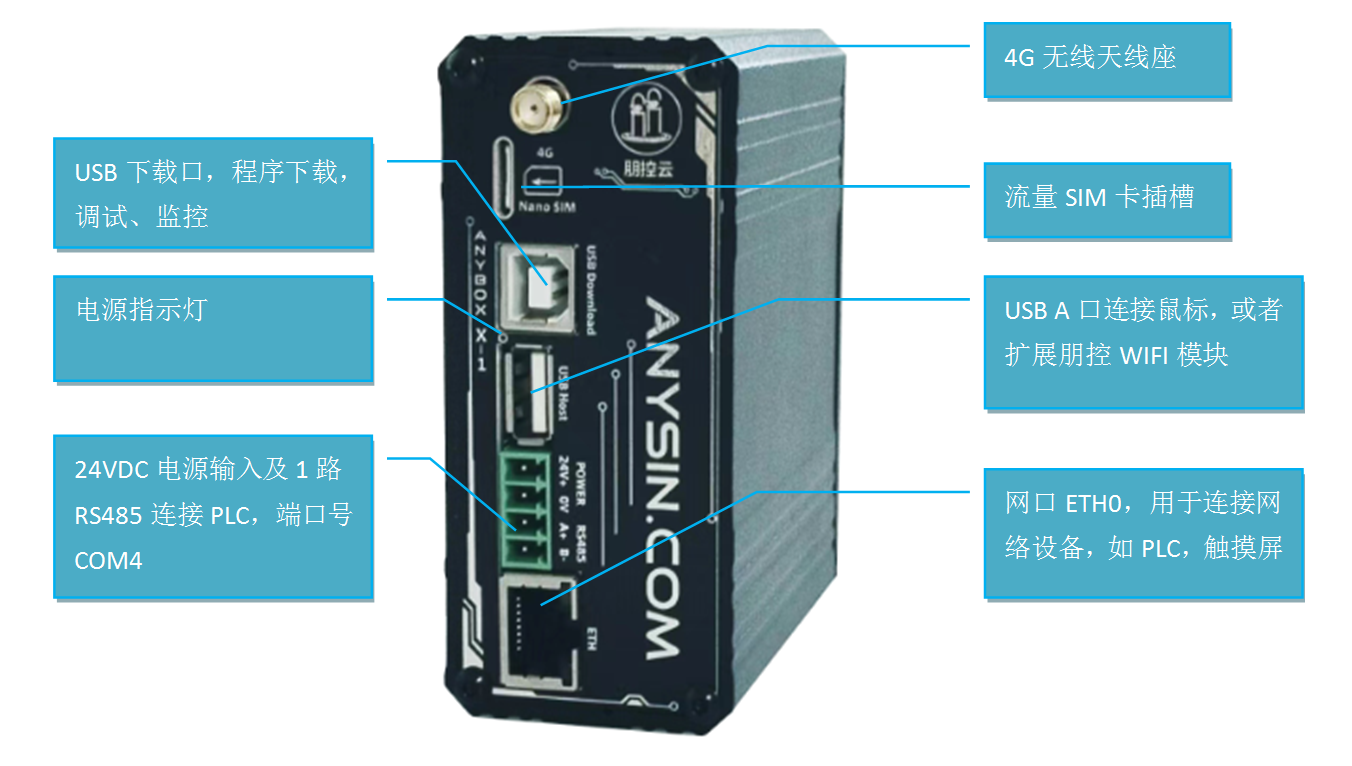

二、产品安装

电源输入口：

GND[-]：接地；

12V-24V 标示[+]：接电源，可接受 12V 到 24V 电压输入，推荐接+12V 或 24V 输入；

USB 下载口： 电脑开发调试，工程下载；

USB 主机口：用于连接鼠标，键盘等 USB 外设，可扩展朋控 WIFI 模块

RS485 接口：1 路，A+, B-

网口：

ETH 以太网口， 用于电脑开发调试，程序下载使用,或与 PLC 等网口设备通讯，采集数据；出厂默认IP为192.168.1.219

4G 天线：选配 4G 功能，此处接天线;

三、硬件规格

产品特性

中央处理器：三星Cortex A9 嵌入式ARM低功耗CPU，四核主频1.4G Hz

内 存： 1G Bytes DDR3 SDRAM

存储设备：EMMC 4G

实测功耗：8W(24V,400mA)；

电源输入：DC 12V-24V宽压输入，建议DC 12V或者24V输入；

接 口：

1路RS-485接口；

1路USB 主口；

1路USB 从口；

1路100M以太网络接口；

4G（选配）

   防浪涌、防雷击、防反接、过流保护、宽电压；

应用环境

工作温度：﹣10℃-60℃

存储温度：﹣20℃-70℃

工作湿度：20%RH –95%RH,不可结露

产品规格

结 构：工业铝合金结构，IP53等级

安 装：导轨安装

重 量: 0.6kg

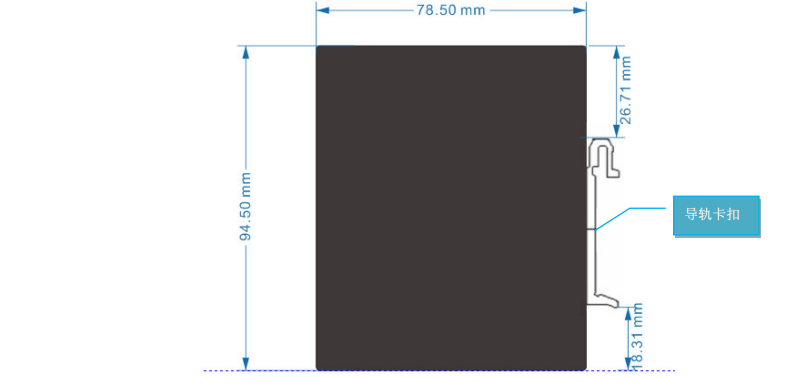

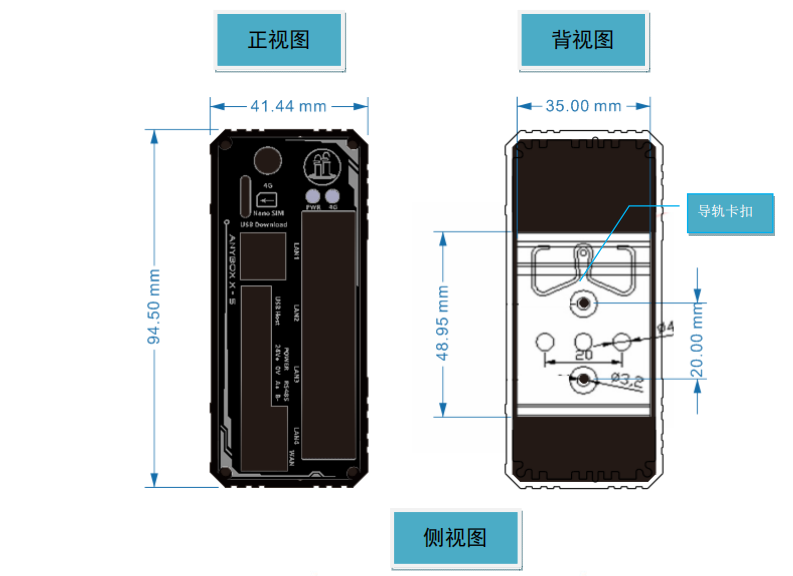

   外形尺寸: 41.4*91.5*78.5(宽x高x深)(mm)
