朋控IOT-200X云盒子

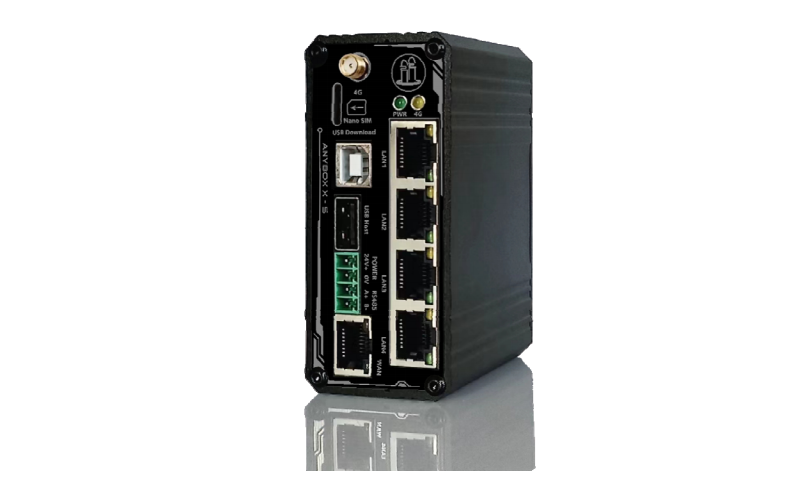

一、产品外观

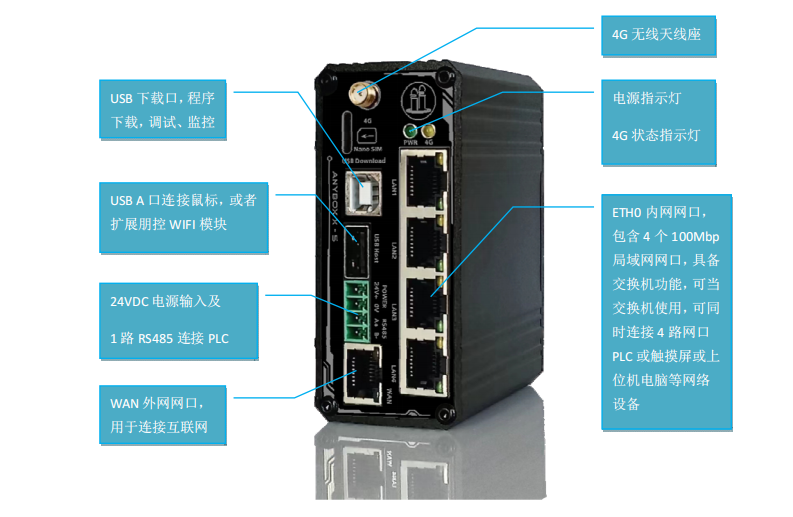

二、产品安装
电源输入口：
GND[-]：接地；
12V-24V 标示[+]：接电源，可接受 12V 到 24V 电压输入，推荐接+12V 或 24V 输入；
USB 下载口： 电脑开发调试，工程下载；
USB 主机口：用于连接鼠标，键盘等 USB 外设，可扩展朋控 WIFI 模块
RS485 接口：1 路，A+, B-
网口：
ETH0 4xLAN 内网网口， 用于电脑开发调试，程序下载使用,或与 PLC 等网口设备通讯，采集数据；出厂默认IP为192.168.1.219
ETH1 WAN 外网网口，用于连接外网上网使用，或者可以用于盒子的程序下载， 编程调试；出厂默认IP为自动获取
4G 天线：选配 4G 功能，此处接天线;
三、硬件规格
产品特性
中央处理器：三星Cortex A9 嵌入式ARM低功耗CPU，四核主频1.4G Hz
内 存： 1G Bytes DDR3 SDRAM
存储设备：EMMC 4G
实测功耗：8W(24V,400mA)；
电源输入：DC 12V-24V宽压输入，建议DC 12V或者24V输入；
接 口：
1路RS-485接口；
1路USB 主口；
1路USB 从口；
1路100M外网网络接口（WAN）；
4路100M内网网络接口（LAN）；
4G（选配）
防浪涌、防雷击、防反接、过流保护、宽电压；
应用环境
工作温度：﹣10℃-60℃
存储温度：﹣20℃-70℃
工作湿度：20%RH –95%RH,不可结露
产品规格
结 构：工业铝合金结构，IP53等级
安 装：导轨安装
重 量: 0.6kg
外形尺寸: 41.4*91.5*78.5(宽x高x深)(mm)
