地址库维护-设备连接

即在工程中建立需要与监控器(云触摸屏、云盒子、云精灵等)连接的外围PLC设备。

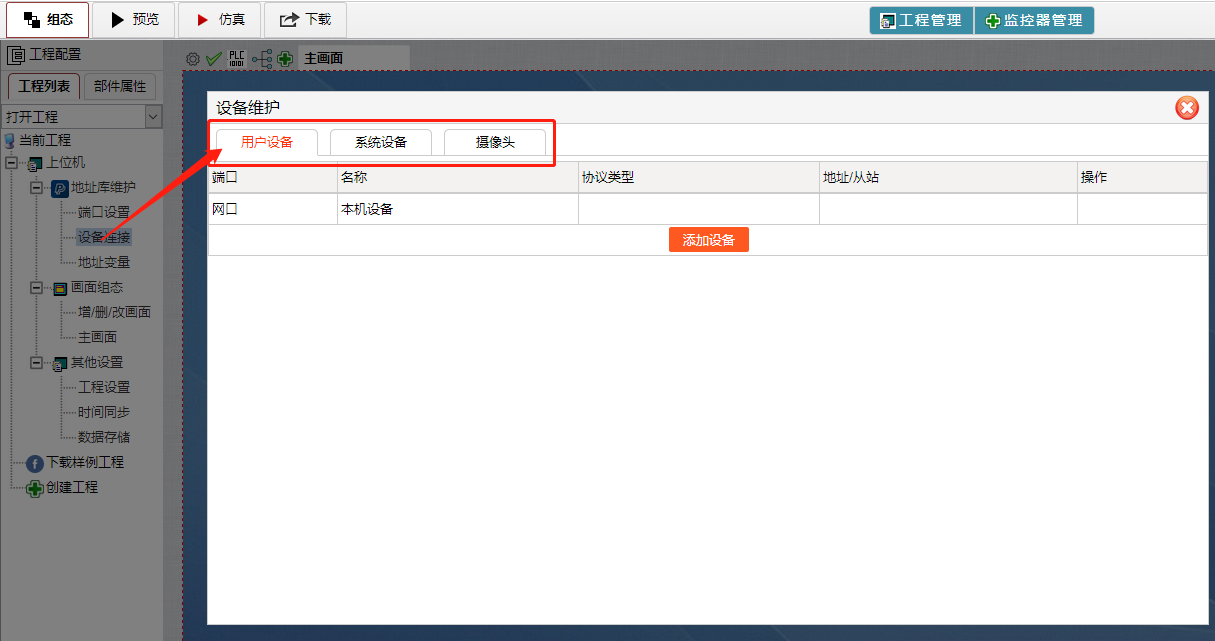

一、设备类型

共分为三大类型，如下图所示：

1）、用户设备

用户自行建立的外网设备连接，如PLC、传感器等。软件自动产生了一个本机设备，即虚拟的、在内存中运行的一个模拟设备，用户可以在该设备下建立变量，进行本机模拟运行。

2）、系统设备

由组态软件默认建立，用于存放一些系统变量，如日期变量、密码变量等

3）、摄像头

软件自动建立了8路摄像头，可根据需要设置摄像头的详细参数，然后将摄像头元件关联到这些摄像头即可

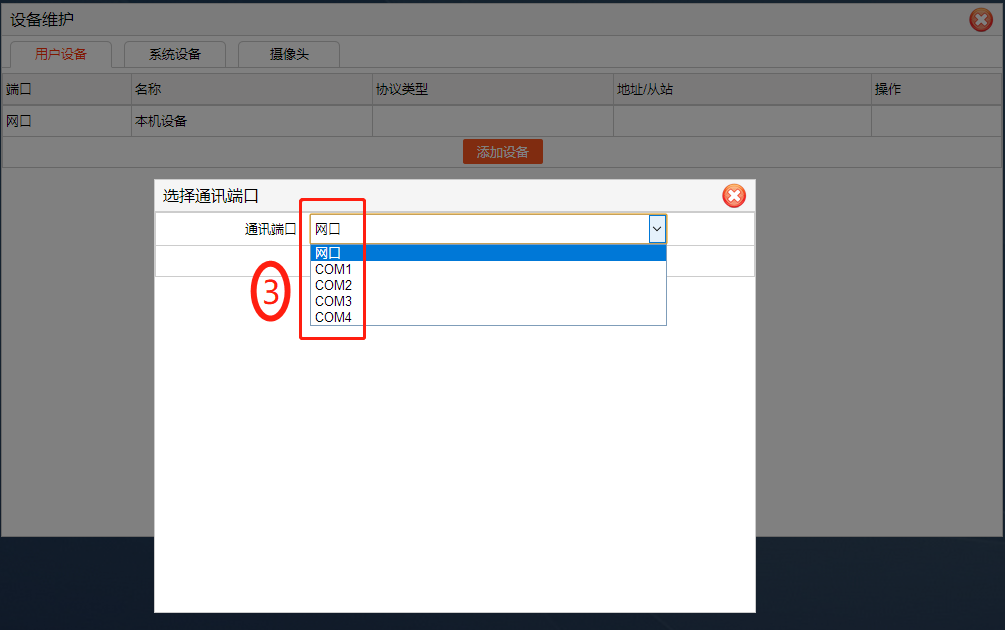

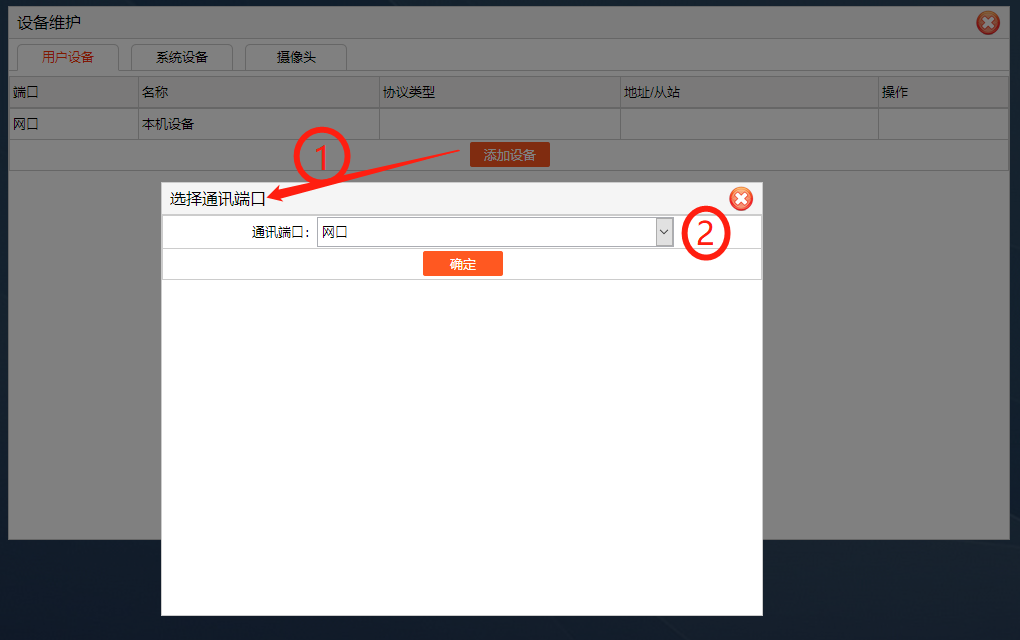

二、建立用户设备

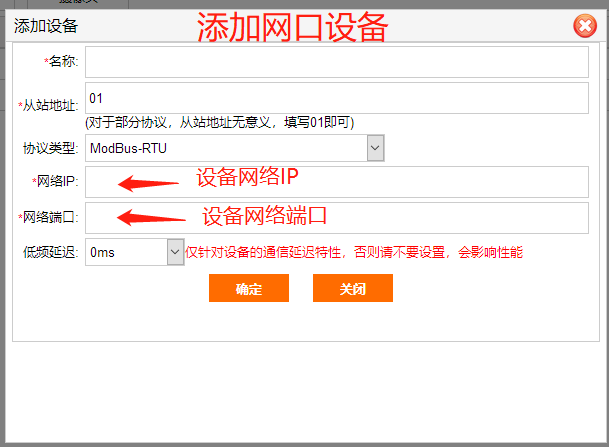

支持网口协议类型如下：

西门子200/Smart/300/400/1200/1500/Modbus

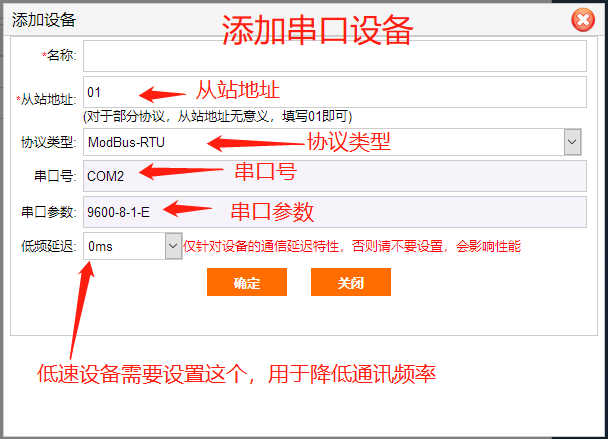

支持的串口协议类型如下：

西门子200/Smart/Modbus/三菱FX

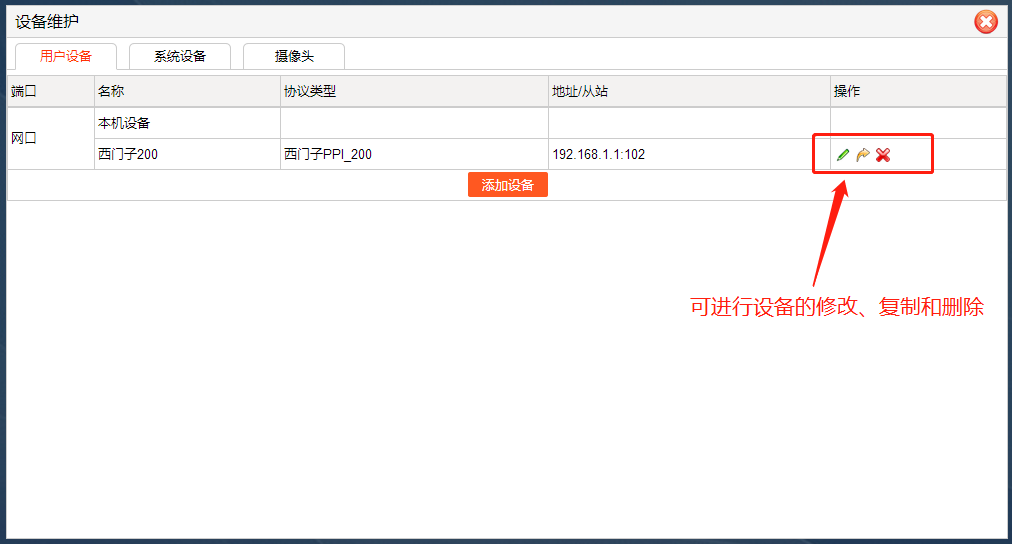

建立设备后的设备列表如下：

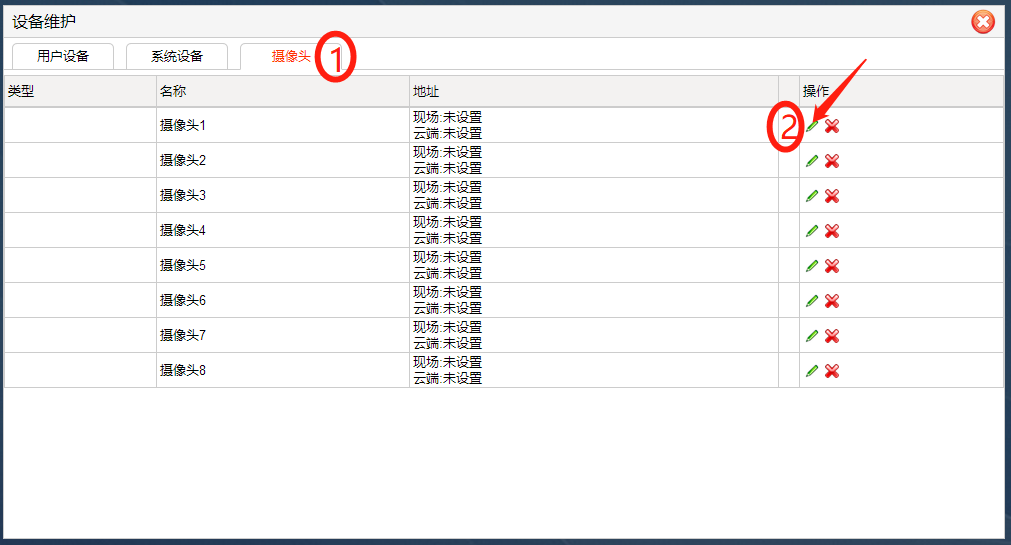

三、建立摄像头设备

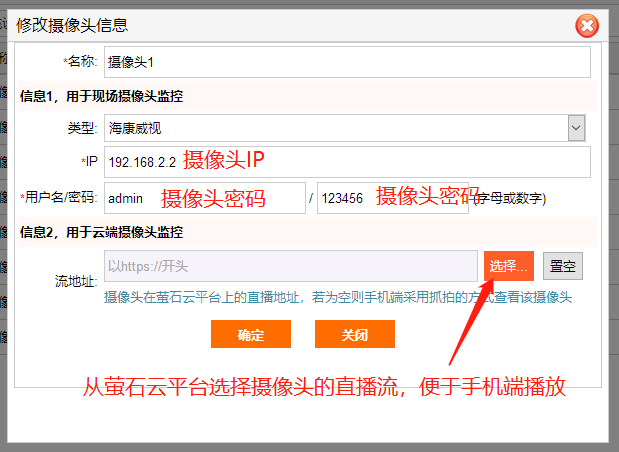

软件已经自动建立了8路摄像头，只须设置相应的摄像头参数即可。

说明：

1、只支持海康威视的网络摄像头，且在摄像头的控制台上将摄像头的主码流和子码流都设置为640X480，将视频格式设置为H264

2、如果上图中的萤石云流地址为空，则手机端自动退化为抓拍模式，即用户点一下就可以远程抓拍一张摄像头的照片；只有云触摸屏/云盒子/云一体机才支持此抓拍功能，云精灵设备(信号板/串口板/云模块）只能采用萤石云平台的视频流地址进行播放)。
