配方输入

应用场景:

将一组以冒号分隔的数值输入到对应的一组PLC变量上,从而实现批量或组合输入的效果。常规应用场景是将该组数值文本制作成二维码,然后通过扫码枪扫入。


实施步骤:

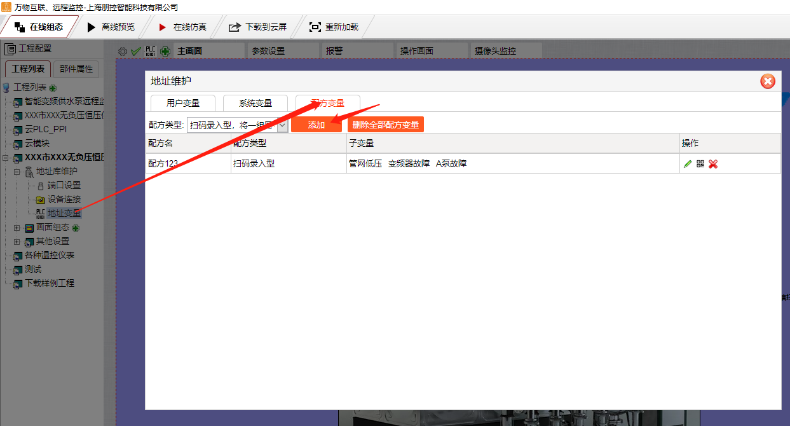

1、建立配方,如下图所示,点击”添加“,即可添加一个空白的配方

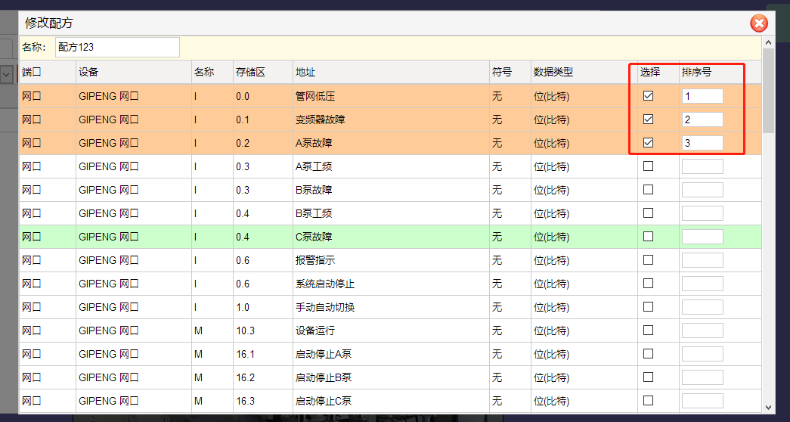

2、点击上图的“铅笔”图标,将plc变量勾选到该配方,如下图所示,排序号由用户自己录入,排序号的大小决定了变量在配方中的顺序,排序号越大就越排在后面,最后点击最下方的保存按钮(该按钮在本图中被滚动条遮住了)保存即可。

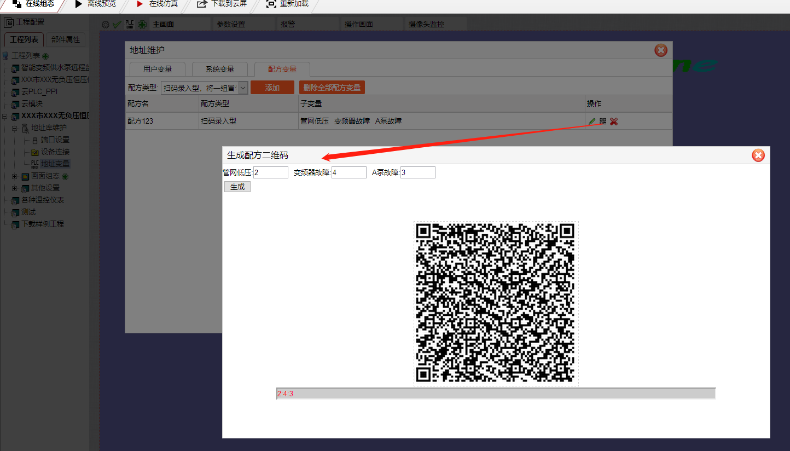

3、点击第一张途中的“二维码”小图标,按顺序设置配方中各PLC变量的数值,并生成二维码,如下图所示,文本框中的数值由组态人员自己填写,点击“生成”后就会在下方显示对应的二维码和文本。组态人员也可根据文本格式自己利用第三方二维码生成工具生成更个性化的二维码图片。

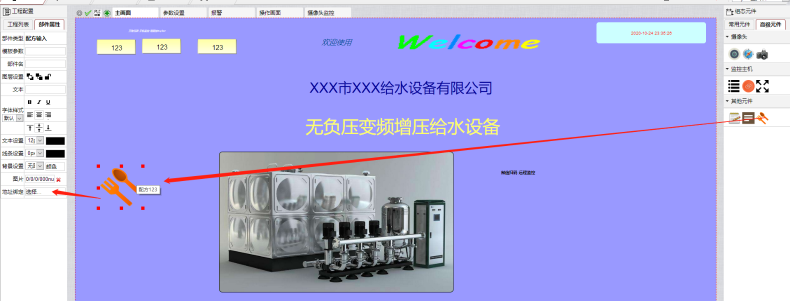

4、配方配置过程完毕,接下来就是如何使用。如下图所示,将配方元件拖放到界面上,绑定地址变量(选择上述建好的配方即可)。下载工程到触摸屏并运行,点击该配方元件时就会弹出输入框,利用扫码枪扫上述的二维码,对用的配方值文本就会自动录入进系统并写入到各对应的PLC变量了。
